汽车制造

　　某汽车焊装车间使用两相380V供电的同体悬挂式点焊机，负荷变化极快，焊接时间一般为几个至几十个周波。焊接过程中需大量无功，功率因数在0.6左右。同时由于点焊机为冲击性负荷，造成较大的电压波动，引发电压闪变，导致焊接质量差，影响焊接效率。焊机的两相线电压供电造成了系统严重的三相不平衡，影响系统稳定运行。

2、解决方案

　　根据现场测试与数据分析的结果，采用OSAQ型低压静止同步无功补偿装置（SVG）集中补偿，在变压器低压侧加装3台SVG，容量均为300kvar，接入系统位置如图2-1所示。

3、治理效果

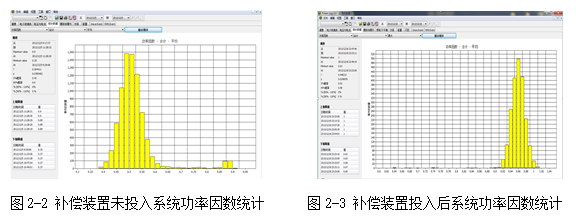

　　装置运行后，采用FLUKE435测试统计数据如下：

结论：SVG装置投入前系统功率因数95%概率为0.6，投入后为0.98。
