1、 项目背景

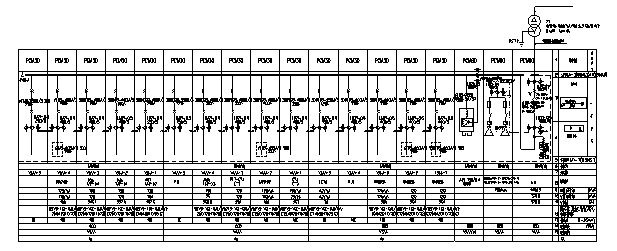

某医院新建1台630kVA变压器，主要为医疗诊断设备如CT机、X光机、磁共振、数字剪影、照影及透视设备供电，其供配电系统图如下：

       根据JDJ16-2008《民用建筑电气设计规范》、《全国民用建筑工程设计技术措施节能专篇》行业标准的规定，需在新建时考虑主干线上靠近骚扰源处设置有源滤波器装置。

2、 解决方案

参照图纸设计的1台150A有源电力滤波装置，选用我司1台型号为OSSINE 150/4L-0.4有源电力滤波装置，针对医疗诊断设备产生的谐波做相应的治理。

3、 治理效果

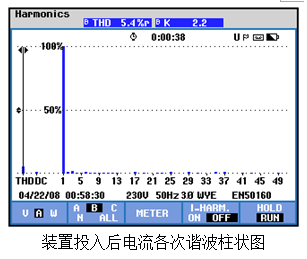

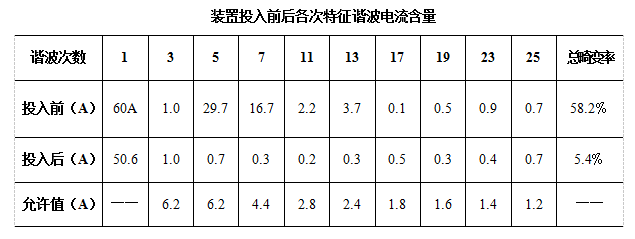

测试数据：

结论：

    随着医疗机构大量医疗诊断设备的引进，对低压供配电系统产生大量的谐波污染，采用有源电力滤波装置，滤除效果明显，是医院新建时供配电系统必备的装置。
